est de marque Goiot,Référence 115
(ne pas confondre avec la ref 115.0 qui est plus grand)
il est connu comme "Ancien panneau Goiot avant 1982":
ou " panneau origine ",

la dimension de découpe est 450 x 320
le rayon des angles de découpe est 41mm

la découpe dans le polyester est compatible avec d'autres panneaux de marques concurrentes.

Le panneau neuf coûte environ: - N'est plus fabriqué.
Voir un message plus bas pour le panneau Goiot de remplacement.

--Message edité par paulnord le 2009-06-13 08:41:07--

Remplacement du panneau complet

Le remplacement est improbable car les panneaux sont indestructibles.



Remplacement du panneau entier par un neuf

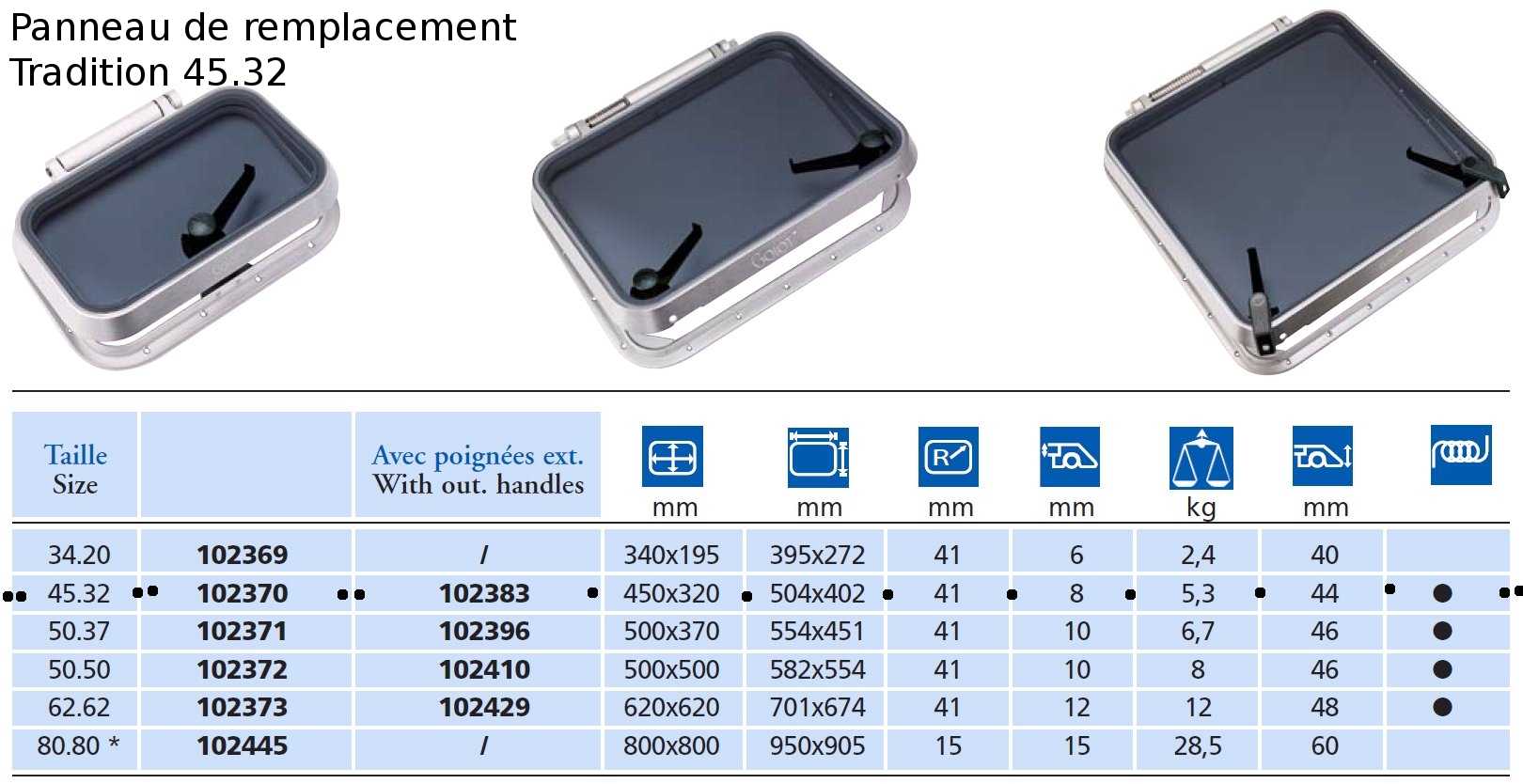

Le panneau complet vendu actuellement qui se place sur la même découpe est le Goiot Tradition 45.32 (découpe 450 x 320). Aucune pièce détachée n'est compatible avec le modèle Origine.








--Message edité par PaulNord le 2009-05-23 11:46:11--

Remplacement du plexiglass par un neuf de chez Goiot

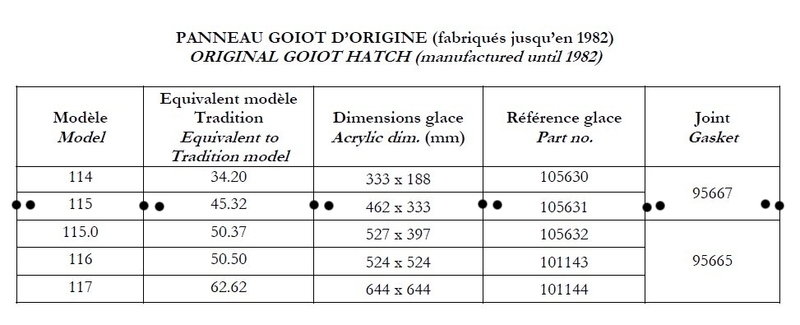

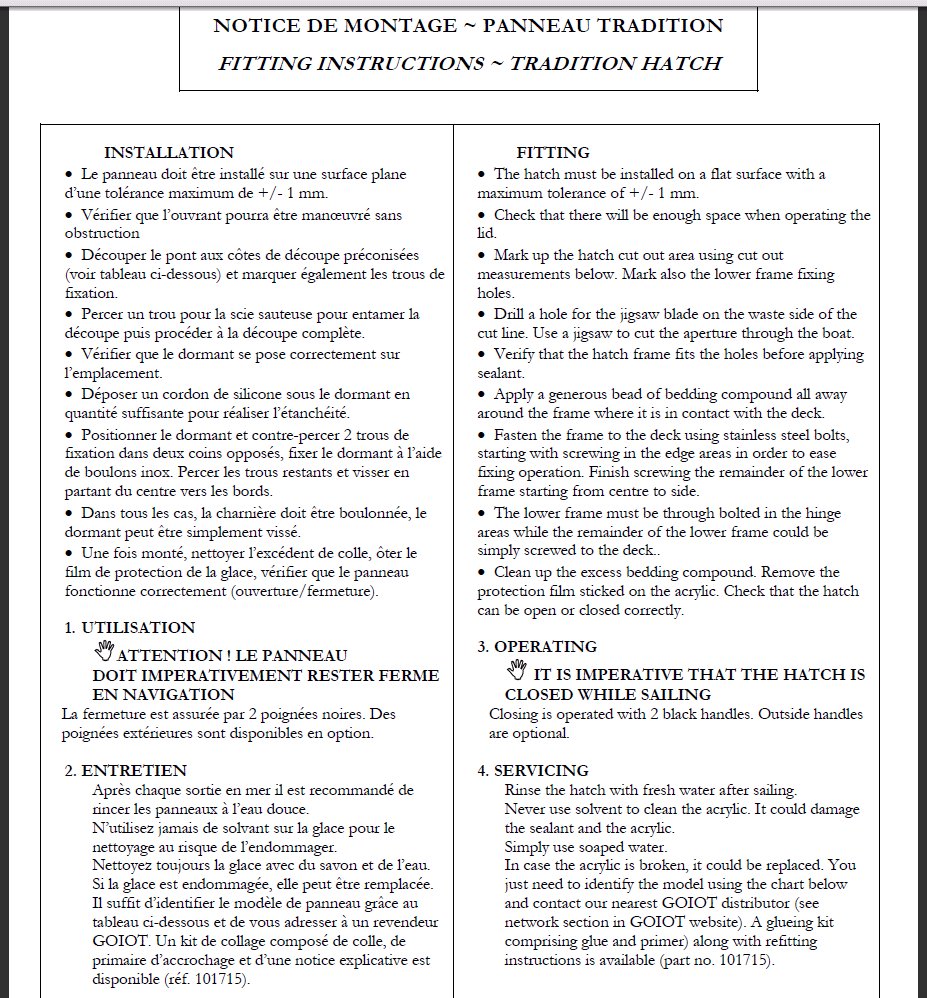

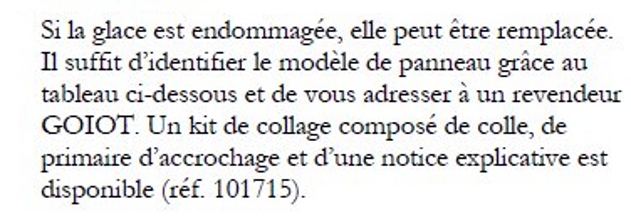

Dans le document ci dessous la vitre est dite " ACRYLIQUE "

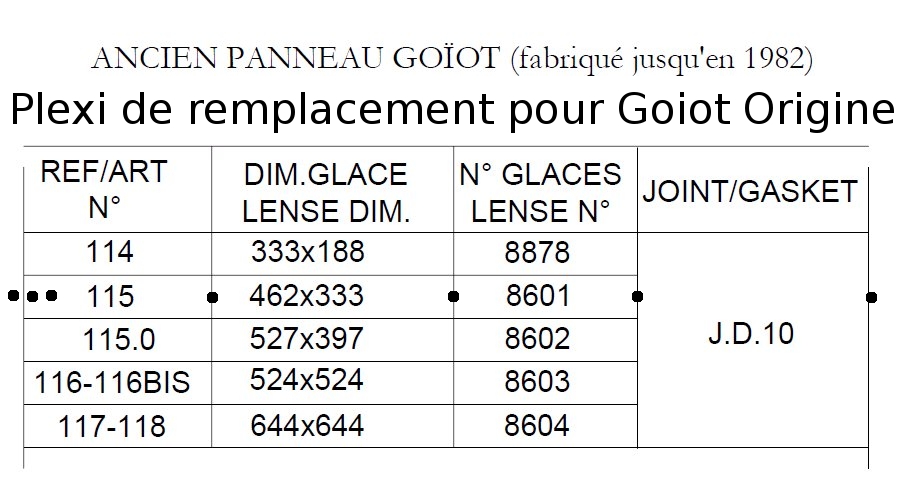

Le plexi de remplacement, référence " 8601 " ou "105631", coûte chez Goiot la petite somme de: 130€???

Les dimensions du plexi fumé sont:
Cotes extérieures: (info Goiot) :  333x462 mm


By paulnord at 2009-05-23



--Message edité par PaulNord le 2009-05-23 15:03:27--

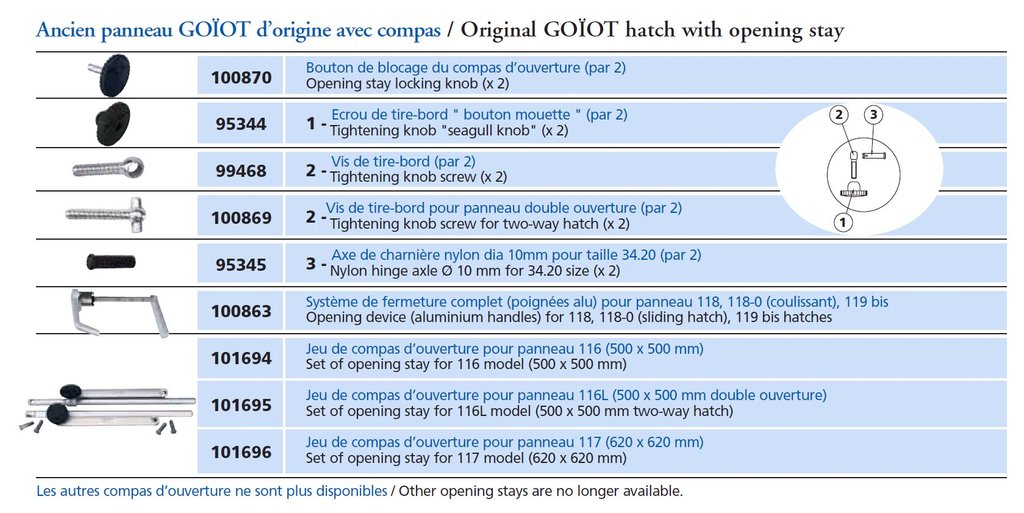

Autres pièces détachées

Si le joint cuit fuit, luit nuit suit, il est dispo sous référence : " J.D.10 " ou "95667"



--Message edité par PaulNord le 2009-05-23 15:05:40--

Fabrication d'un plexiglass

Cotes extérieures: (info Goiot) :  333x462 mm
Epaisseur:  xx mm   ???  (je suppose que c'est 8 mm comme le panneau tradition , voir infos ci dessus, à vérifier)
Les arrondis des angles sont au rayon: xx mm ???
Couleur: bleuté
Intensité de teinte:  xx %

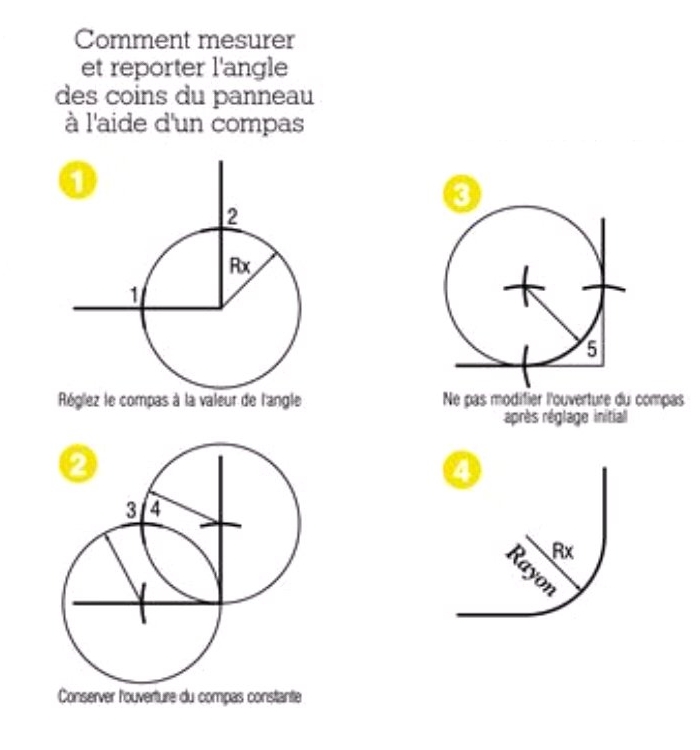

Pour tracer un plexi de remplacement ou une découpe à angles arrondis:



--Message edité par paulnord le 2009-06-13 08:41:34--

la matière des fenetres et panneau est du PMMA PolyMethylMetAcrylate moulé dit plexiglass

noms de produit pour différentes marques:

Altuglas
Perspex
Acrylite
Acrylplast
Attuglas
Setacryl
Lucite

Le polycarbonate est déconseillé et très peu utilisé semble-t-il
il est très sensible aux solvants, aux rayures.
Le Polycarbonate ne doit jamais être choisi ordinaire car il se raye de peur quand on l'approche.
Il existe des panneaux traités antirayure.
A éviter quand même car le polycarbonate n'aime pas qu'on le perce, le visse, le serre.

--Message edité par paulnord le 2010-03-31 21:14:03--
